DŹWIG

52,00

POZIOM V – ZAAWANSOWANY+

Zestaw konstrukcyjny DŹWIG składa się z materiałów konstrukcyjnych, kart pracy dla ucznia i teczki.

Do projektu DŹWIG dostępny jest film instruktażowy, który pokazuje krok po kroku wszystkie czynności związane z pracą nad projektem.

Nauczyciel może skorzystać z obudowy dydaktycznej dostępnej po zalogowaniu.

OPIS

Projekt DŹWIG zaliczany jest do grupy projektów z poziomu piątego, przeznaczonych do realizacji na zajęciach pozalekcyjnych (kółkach technicznych). Umożliwia praktyczną realizację treści związanych z podstawą nauczania techniki na poziomie szkoły podstawowej.

Zakres wiedzy i umiejętności praktycznych związanych z projektem DŹWIG dotyczy montażu elektrycznego oraz technologii obróbki drewna, materiałów drewnopochodnych, metali, stopów metali, tworzyw sztucznych oraz połączeń rozłącznych i nierozłącznych różnych materiałów.

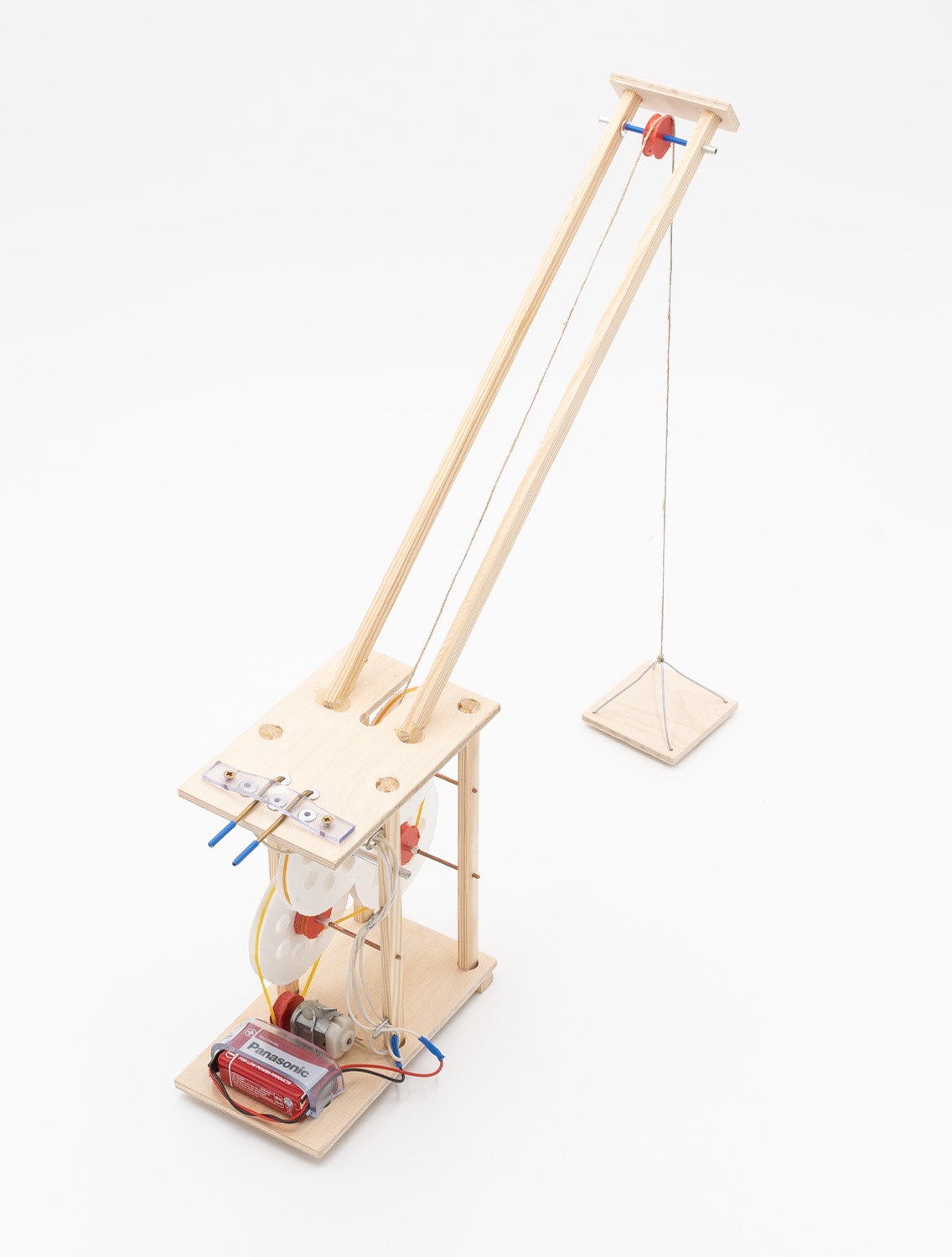

Efektem końcowym projektu jest dźwig. Konstrukcja dźwigu składa się z nogi, łączników, wysięgnika, platformy dolnej i górnej, koszyka, kół pasowych, paska mocującego baterię oraz włącznika. Tematyka projektu wpisuje się w modelarski nurt twórczości technicznej uczniów, dając możliwości rozwijania zainteresowań uczniów w tym kierunku.

Cały projekt jest podzielony na siedemnaście podprojektów.

MATERIAŁY

Materiały konstrukcyjne DŹWIG spakowane są w woreczku strunowym.

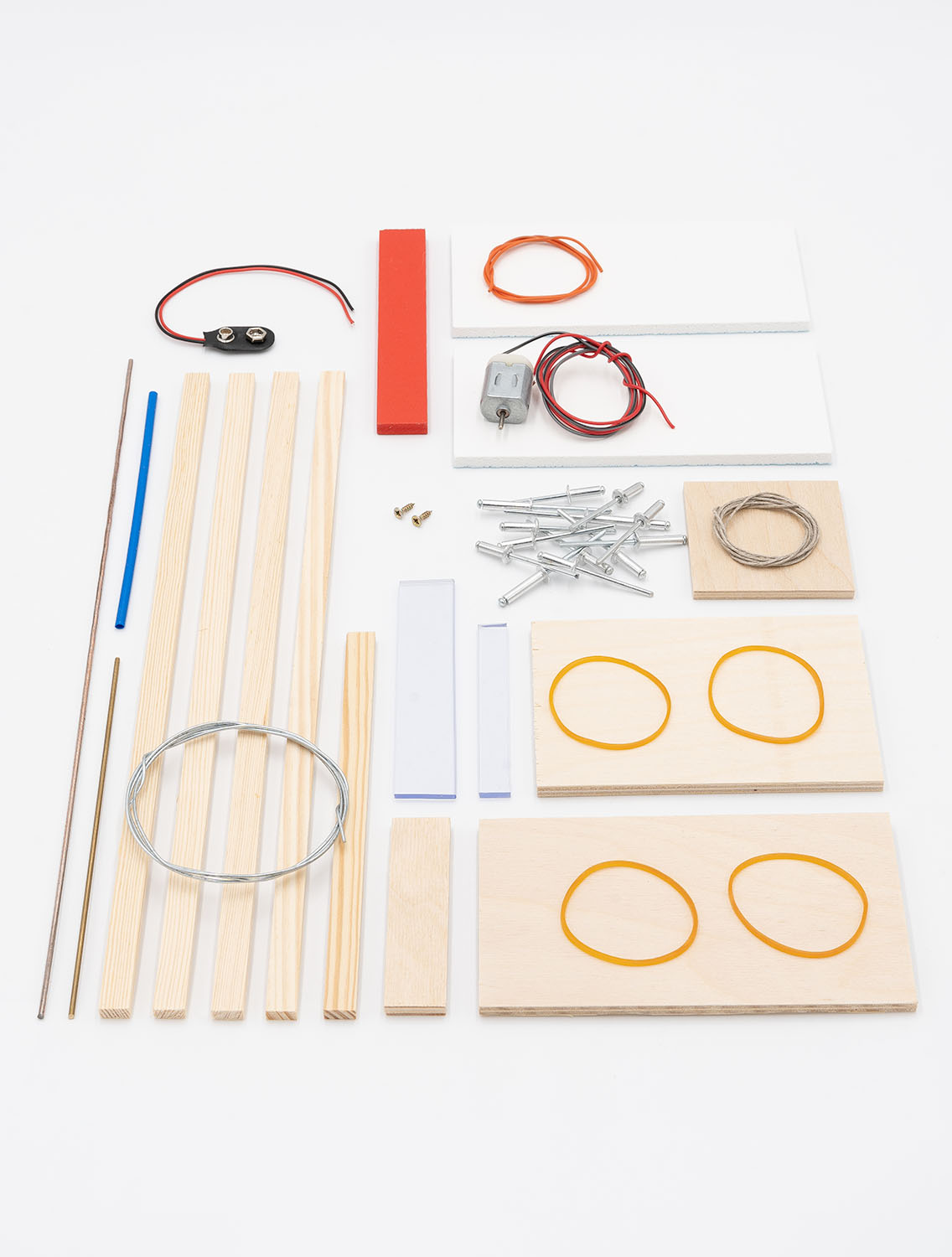

Lista materiałów, wchodzących w skład zestawu konstrukcyjnego DŹWIG:

1. Sklejka 5 mm x 80 mm x 120 mm szt. 1
2. Sklejka 5 mm x 80 mm x 140 mm szt. 1
3. Sklejka 5 mm x 60 mm x 60 mm szt. 1
4. Sklejka 5 mm x 20 mm x 80 mm szt. 1
5. Listwa sosnowa 5 mm x 10 mm 320 mm szt.4
6. Listwa sosnowa 5 mm x 10 mm 80 mm szt.1
7. PCW miękkie 3 mm x 20 mm x 100 mm szt.1
8. PCW miękkie 3 mm x 10 mm x 80 mm szt.1
9. PCV 6 mm x 20 mm x 130 mm szt.1
10. PCV 6 mm x 70 mm x 150 mm szt.2
11. Rurka z tworzywa termokurczliwego ø3 mm x 100 mm
12. Drut stalowy ocynkowany ø1,5 mm x 400 mm szt. 1
13. Drut stalowy ø2 mm x 330 mm szt. 1
14. Pręt mosiężny ø2 mm x 160 mm szt.1
15. Przewód miedziany cienki (linka) L = 400 mm szt.1
16. Nit ø4 mm x 12 mm szt. 9
17. Nit ø4 mm x 18 mm szt. 3
18. Nit ø4 mm x 30 mm szt. 1
19. Wkręt do drewna L= 10 mm szt. 2
20. Gumka kauczukowa szt. 4
21. Dratew L= 800 mm szt.1
22. Podłącze baterii 9 V szt.1
23. Silniczek 9 V

KARTY PRACY

Komplet kart pracy dla ucznia zawiera 24 strony.

W kartach pracy dla ucznia znajdują się: regulamin pracowni technicznej, kontrakt oraz karty technologiczne, dotyczące części składowych DŹWIGU (tzw. podprojektów) oraz montażu. Karty pracy dla ucznia wymuszają stosowanie podstawowych procedur charakterystycznych dla działań technologicznych, przestrzeganie zasad zgodnych z podpisanym kontaktem i regulaminem oraz przepisami BHP. Zawierają miejsca do wystawiania ocen.

Karty pracy dla nauczyciela – instrukcje pomocnicze do projektu DŹWIG zawierają 49 stron. Składają się z kart pracy, które otrzymują uczniowie oraz dodatkowych kart, obrazujących krok po kroku trasowanie oraz wszystkie czynności technologiczne, dotyczące wykonania poszczególnych podprojektów. Są dostępne do pobrania po zalogowaniu (plik w formacie pdf).

TECZKA

Zestaw konstrukcyjny DŹWIG zawiera teczkę wiązaną z nadrukiem, wykonaną z kartonu o gramaturze 250g. Przeznaczona do przechowywania kart pracy. Okładka teczki posiada miejsca do wpisania danych ucznia.

FILM INSTRUKTAŻOWY

Film instruktażowy DŹWIG obrazuje krok po kroku wszystkie etapy pracy nad projektem, począwszy od trasowania poprzez pracę poszczególnymi narzędziami i urządzeniami, a kończąc na montażu poszczególnych elementów w gotową konstrukcję.

Film instruktażowy jest dostępny online lub do pobrania po zalogowaniu.

PLAN PRACY

Plan pracy do projektu DŹWIG zawiera cele ogólne, bloki tematyczne, treści nauczania, działania do wykonania, odniesienia do podstawy programowej i uwagi. Plan uwzględnia także informacje o tym, co dziecko wie dzięki przeprowadzonym zajęciom, co nowego potrafi, czego doświadczyło i co poznało.

Plan pracy jest dostępny po zalogowaniu.
